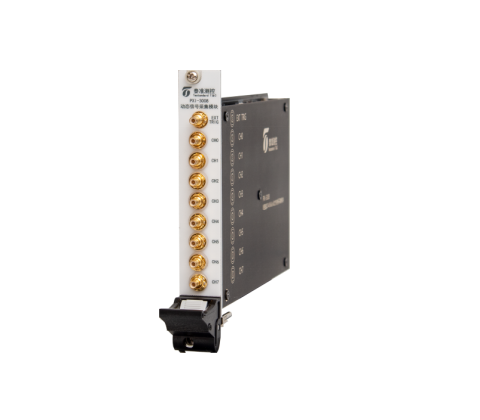

PXI-3008: 高动态范围，动态信号采集模块
PXI-3008是一款专为声音和振动应用设计的高动态范围模拟信号采集模块，模块提供8路同步模拟量输入通道，ADC分辨率24bit，单通道采样速率最高204.8kSPS，支持AC／DC输入耦合，每通道集成独立的IEPE激励源。接插件类型SMB。
技术规格
|
参数 |
PXI-3008规格 |
|
模拟输入 |
|
|
通道数 |
8路，伪差分 |
|
采样方式 |
同步型 |
|
ADC分辨率 |
24位 |
|
ADC类型 |
Δ-Σ |
|
采样速率 |
100 SPS ~204.8kSPS |
|
采样率分辨率 |
≤1μS/s |
|
输入阻抗 |
正端对负端10MΩ、负端对地50Ω |
|
输入耦合 |
DC、AC |
|
输入量程 |
±10V，±3.16V，±1V，±0.316V |
|
输入保护电压 |
正端：±30V，负端：±5V |
|
直流耦合精度 |
增益： 0. 5% 偏置：±0.5mV |
|
交流耦合精度 |
增益： 0.1dB（@输入信号频率= 1kHz） 偏置：±2mV |
|
动态范围 |
118 dBFS（典型值） |
|
SFDR |
101dBc（典型值） |
|
THD+N |
-95dBc（典型值） |
|
相邻通道串扰 |
-132dBc（fin=1kHz） |
|
共模抑制比 |
50 dB（@输入信号频率 < 20 kHz） |
|
AC截频 |
0.5Hz |
|
IEPE激励 |
0、4mA |
|
存储深度 |
32MB |
|
混叠抑制 |
|
|
经典滤波器响应 |
100 dBc |
|
低群延时滤波器响应 |
90 dBc |
|
触发与同步 |
|
|
触发源 |
输入通道、软件触发、PXI_TRIG、EXT_TRIG |
|
触发类型 |
开始触发、参考触发 |
|
触发位置 |
立即触发、延迟触发 |
|
时钟源 |
内部时钟，PXI_CLK10 |
|
物理规格 |
|
|
最大外形尺寸 |
213mm×130mm×20mm |
|
I/O连接器 |
SMB |
|
温度范围 |
|
|
工作温度范围 |
0~55℃ |
|
存储温度范围 |
-20~70℃ |
|
软件运行及开发环境 |
|
|
操作系统 |
麒麟，Windows（Win XP及以上版本），Linux， Labview RT |
|
编程语言 |
C/C++，.NET/C#，LabVIEW，Labwindows/ CVI |
