PXI-2532/2532B: 32通道模拟信号输出模块

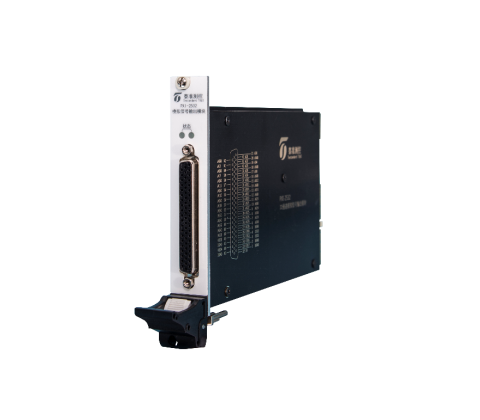

PXI-2532：PXI总线32通道模拟信号输出模块，提供32路模拟信号输出通道，DAC分辨率16位，最大更新速率200kS/s，每通道可独立配置为电压输出或电流输出，同时提供8路辅助数字信号输入输出。接插件类型DB-62母头。

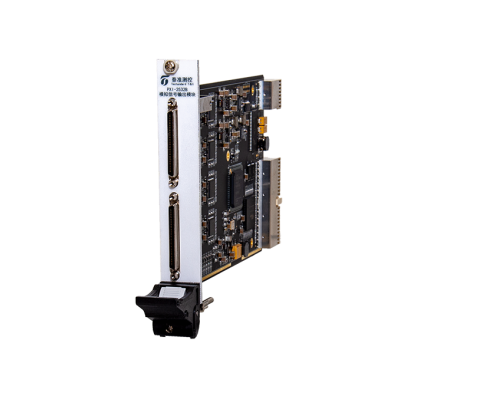

PXI-2532B: PXI总线32通道模拟信号输出模块，提供32路模拟信号输出通道，DAC分辨率16位，最大更新速率200kS/s，每通道可独立配置为电压输出或电流输出，同时提供8路辅助数字信号输入输出。接插件类型为双VHDCI-68母头。
PXI-2532B: PXI总线32通道模拟信号输出模块，提供32路模拟信号输出通道，DAC分辨率16位，最大更新速率200kS/s，每通道可独立配置为电压输出或电流输出，同时提供8路辅助数字信号输入输出。接插件类型为双VHDCI-68母头。
技术规格
|
参数 |
PXI-2532/2532B规格 |
|
模拟输出 |
|
|
通道数 |
分为8组，每组4路，共32路，每路电压、电流可配置 |
|
最大更新速率 |
40kS/s（组内多通道输出） |
|
|
200kS/s（组内单通道输出） |
|
DAC分辨率 |
16位 |
|
输出量程 |
电压输出：±12V，±10V，±5V，0V～12V，0V～10V，0V～5V 电流输出：0~20mA，4~20mA，0~24mA |
|
电压输出精度 |
±0.01%FS（@±12V，±10V，±5V，0V～12V，0V～10V） ±0.02%FS（@0V～5V） |
|
电流输出精度 |
±0.02%FS（@所有量程） |
|
电流输出最大负载 |
500Ω |
|
输出保护 |
电压输出短路保护 |
|
|
电流输出开路保护 |
|
存储容量 |
32MB |
|
辅助IO |
|
|
通道数 |
8路，双向 |
|
配置方式 |
数字输入输出、触发输入输出、时钟输入输出 |
|
输入低电平（VIＬ） |
0~0.8V |
|
输入高电平（VIH） |
3.5~5V |
|
输出低电平（VOL） |
0~0.55V |
|
输出高电平（VOH） |
3.8~5V |
|
单通道驱动电流 |
±32mA |
|
触发与同步 |
|
|
触发源 |
AuxIO信号、背板触发信号、软件命令 |
|
触发类型 |
开始触发、暂停触发 |
|
时钟源 |
内部时钟，外部时钟，背板时钟 |
|
物理规格 |
|
|
最大外形尺寸 |
213mm×129mm×20mm |
|
I/O连接器 |
DB-62连接器，母头（PXI-2532） 双VHDCI-68连接器，母头（PXI-2532B） |
|
温度范围 |
|
|
工作温度范围 |
0~55℃ |
|
存储温度范围 |
-20~70℃ |
|
软件运行及开发环境 |
|
|
操作系统 |
麒麟，Windows（Win XP及以上版本），Linux， Labview RT |
|
编程语言 |
C/C++，.NET/C#，LabVIEW，Labwindows/CVI |
