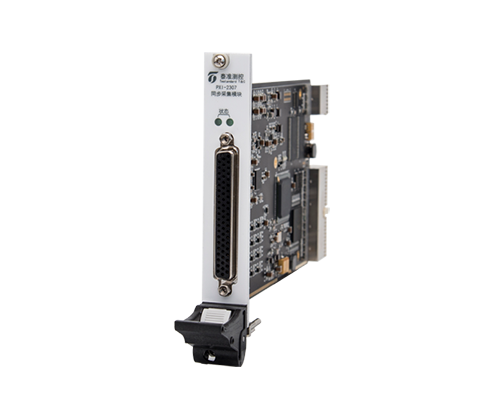

PXI-2307/2308：8通道同步采集模块

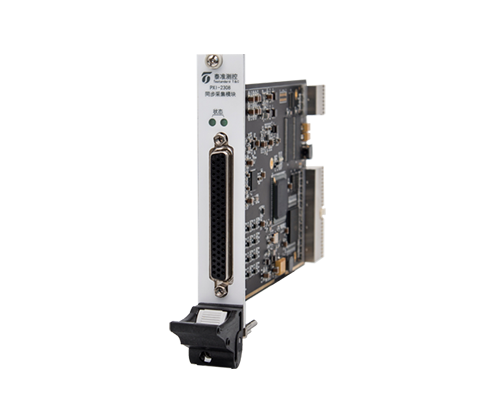

PXI-2308：PXI总线8通道500kSa/s同步采集模块，提供8路模拟信号差分输入通道，ADC分辨率16位，采样速率500kSa/s，同时提供16路辅助数字信号输入输出通道，2路32位多功能计数器。接插件类型DB-62母头。
技术规格
|
参数 |
PXI-2307规格 |
PXI-2308规格 |
|
模拟输入 |
|
|
|
通道数 |
8路，差分 |
8路，差分 |
|
采样方式 |
同步型 |
同步型 |
|
ADC分辨率 |
16位 |
16位 |
|
采样速率 |
最高250kSa/s，可编程 |
最高500kSa/s，可编程 |
|
输入阻抗 |
>1GΩ |
>1GΩ |
|
输入耦合 |
DC |
DC |
|
输入量程 |
±10V、±5V、±2V、±1V |
±10V、±5V、±2V、±1V |
|
输入保护电压 |
±15V |
±15V |
|
采集精度 |
±0.01%FS（@±10V, ±5V） ±0.02%FS（@±2V，±1V） |
±0.01%FS（@±10V, ±5V） ±0.02%FS（@±2V，±1V） |
|
存储容量 |
28MB |
28MB |
|
辅助IO |
|
|
|
通道数 |
16路，双向 |
16路，双向 |
|
配置方式 |
数字输入输出、触发输入输出、时钟输入输出、计数器 |
数字输入输出、触发输入输出、时钟输入输出、计数器 |
|
输入低电平（VIＬ） |
0~0.8V |
0~0.8V |
|
输入高电平（VIH） |
3.5~5V |
3.5~5V |
|
输出低电平（VOL） |
0~0.55V |
0~0.55V |
|
输出高电平（VOH） |
3.8~5V |
3.8~5V |
|
单通道驱动电流 |
±32mA |
±32mA |
|
最大时钟速率 |
10MHz |
10MHz |
|
存储容量 |
8MB |
8MB |
|
计数器 |
|
|
|
通道 |
2路 |
2路 |
|
位数 |
32位 |
32位 |
|
最大计数频率 |
100MHz |
100MHz |
|
触发与同步 |
|
|
|
触发源 |
模拟信号、AuxIO信号、背板触发信号、 软件命令 |
模拟信号、AuxIO信号、背板触发信号、 软件命令 |
|
触发类型 |
立即触发、延迟触发、预触发、暂停触发 |
立即触发、延迟触发、预触发、暂停触发 |
|
时钟源 |
内部时钟，外部时钟，背板时钟 |
内部时钟，外部时钟，背板时钟 |
|
物理规格 |
|
|
|
最大外形尺寸 |
213mm×129mm×20mm |
213mm×129mm×20mm |
|
I/O连接器 |
DB-62连接器，母头 |
DB-62连接器，母头 |
|
温度范围 |
|
|
|
工作温度范围 |
0~55℃ |
0~55℃ |
|
存储温度范围 |
-20~70℃ |
-20~70℃ |
|
软件运行及开发环境 |
|
|
|
操作系统 |
麒麟，Windows（Win XP及以上版本），Linux， Labview RT |
麒麟，Windows（Win XP及以上版本），Linux， Labview RT |
|
编程语言 |
C/C++，.NET/C#，LabVIEW，Labwindows/CVI |
C/C++，.NET/C#，LabVIEW，Labwindows/CVI |
