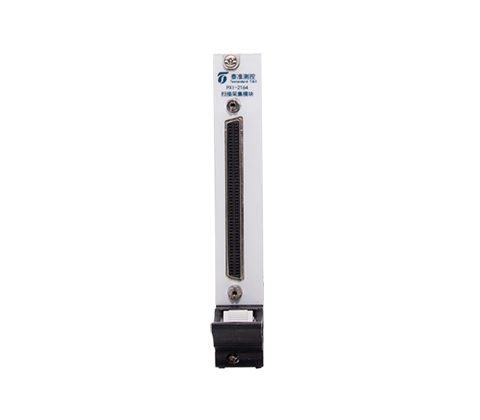

PXI&PCI-2131/ 2132/ 2164: 高精度，扫描采集模块
PXI&PCI-2132:PXI/PCI总线32通道1MSa/s扫描采集模块，提供32路模拟信号单端输入或16路差分输入通道，ADC分辨率18位，最大扫描采样速率1MSa/s，同时提供2路模拟信号同步输出通道，16路辅助数字信号输入输出通道，2路32位多功能计数器。接插件类型SCSI-100母头。
PXI&PCI-2164:PXI/PCI总线64通道1MSa/s扫描采集模块，提供64路模拟信号单端输入或32路差分输入通道，ADC分辨率18位，最大扫描采样速率1MSa/s，同时提供2路模拟信号同步输出通道，16路辅助数字信号输入输出通道，2路32位多功能计数器。接插件类型SCSI-100母头。
技术规格
|
参数 |
PXI-2131/PCI-2131规格 |
PXI-2132/PCI-2132规格 |
PXI-2164/ PCI-2164规格 |
|
模拟输入 |
|
|
|
|
通道数 |
32路单端或16路差分 |
32路单端或或16路差分 |
64路单端或32路差分 |
|
采样方式 |
扫描型 |
扫描型 |
扫描型 |
|
ADC分辨率 |
18位 |
18位 |
18位 |
|
采样速率 |
最大采样速率250kSa/s |
最大采样速率1MSa/s |
最大采样速率1MSa/s |
|
输入阻抗 |
单端>1GΩ，差分>2GΩ |
单端>1GΩ，差分>2GΩ |
单端>1GΩ，差分>2GΩ |
|
输入耦合 |
DC |
DC |
DC |
|
输入量程 |
±100mV~±10V，共7档 |
±100mV~±10V，共7档 |
±100mV~±10V，共7档 |
|
输入保护电压 |
±24V |
±24V |
±24V |
|
采集精度 |
±0.005%FS（@基本量程） |
±0.005%FS（@基本量程） |
±0.005%FS（@基本量程） |
|
存储容量 |
28MB |
28MB |
28MB |
|
模拟输出 |
|
|
|
|
通道数 |
2路单端，同步输出 |
2路单端，同步输出 |
2路单端，同步输出 |
|
最大更新速率 |
2.5MS/s |
2.5MS/s |
2.5MS/s |
|
DAC分辨率 |
16位 |
16位 |
16位 |
|
输出量程 |
±10V |
±10V |
±10V |
|
输出精度 |
±0.01%FS |
±0.01%FS |
±0.01%FS |
|
存储容量 |
28MB |
28MB |
28MB |
|
辅助IO |
|
|
|
|
通道数 |
16路，双向 |
16路，双向 |
16路，双向 |
|
配置方式 |
数字输入输出、触发输入输出、时钟输入输出、计数器 |
数字输入输出、触发输入输出、时钟输入输出、计数器 |
数字输入输出、触发输入输出、时钟输入输出、计数器 |
|
输入低电平（VIＬ） |
0~0.8V |
0~0.8V |
0~0.8V |
|
输入高电平（VIH） |
3.5~5V |
3.5~5V |
3.5~5V |
|
输出低电平（VOL） |
0~0.55V |
0~0.55V |
0~0.55V |
|
输出高电平（VOH） |
3.8~5V |
3.8~5V |
3.8~5V |
|
单通道驱动电流 |
±32mA |
±32mA |
±32mA |
|
存储容量 |
8MB |
8MB |
8MB |
|
计数器 |
|
|
|
|
通道 |
2路 |
2路 |
2路 |
|
位数 |
32位 |
32位 |
32位 |
|
最大计数频率 |
100MHz |
100MHz |
100MHz |
|
触发与同步 |
|
|
|
|
触发源 |
模拟信号、AuxIO信号、背板触发信号、软件命令 |
模拟信号、AuxIO信号、背板触发信号、软件命令 |
模拟信号、AuxIO信号、背板触发信号、软件命令 |
|
触发类型 |
立即触发、延迟触发、预触发、暂停触发 |
立即触发、延迟触发、预触发、暂停触发 |
立即触发、延迟触发、预触发、暂停触发 |
|
时钟源 |
内部时钟，外部时钟，背板时钟 |
内部时钟，外部时钟，背板时钟 |
内部时钟，外部时钟，背板时钟 |
|
物理规格 |
|
|
|
|
最大外形尺寸 |
213mm×129mm×20mm 168mm×107mm×19mm |
213mm×129mm×20mm 168mm×107mm×19mm |
213mm×129mm×20mm 168mm×107mm×19mm |
|
I/O连接器 |
SCSI-100连接器，母头 |
SCSI-100连接器，母头 |
SCSI-100连接器，母头 |
|
温度范围 |
|
|
|
|
工作温度范围 |
0~55℃ |
0~55℃ |
0~55℃ |
|
存储温度范围 |
-20~70℃ |
-20~70℃ |
-20~70℃ |
|
软件运行及开发环境 |
|
|
|
|
操作系统 |
麒麟，Windows（Win XP及以上版本），Linux， Labview RT |
麒麟，Windows（Win XP及以上版本），Linux， Labview RT |
麒麟，Windows（Win XP及以上版本），Linux， Labview RT |
|
编程语言 |
C/C++，.NET/C#，LabVIEW，Labwindows/CVI |
C/C++，.NET/C#，LabVIEW，Labwindows/CVI |
C/C++，.NET/C#，LabVIEW，Labwindows/CVI |
