PXI-8500/8507/8508: PXI总线控制器

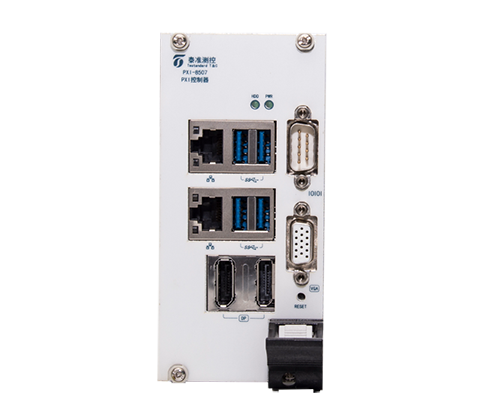

PXI-8507: PXI总线控制器，3槽宽， Intel® Core™ i7双核处理器， 480G固态硬盘，8G内存，2个千兆以太网接口，4个USB3.0接口， 1个VGA接口，2个DisplayPort高清显示接口，1个串口（RS-232/485可选），预装Windows 7操作系统。支持LVDS触控显示屏。
PXI-8508: PXI总线控制器，3槽宽， Intel® Core™ i7四核处理器， 480G固态硬盘，8G内存，2个千兆以太网接口，4个USB3.0接口， 1个VGA接口，2个DisplayPort高清显示接口，1个串口（RS-232/485可选），预装Windows 7操作系统。支持LVDS触控显示屏。
技术规格
|
参数 |
PXI-8500规格 |
PXI-8507规格 |
PXI-8508规格 |
|
处理器 |
Core™ i7 3517UE 双核处理器 |
Core™ i7 3517UE 双核处理器 |
Core™ i7 6822EQ 四核处理器 |
|
内存 |
标配8G |
标配8G |
标配8G |
|
硬盘 |
标配480G固态硬盘 |
标配480G固态硬盘 |
标配480G固态硬盘 |
|
外设接口 |
|
|
|
|
以太网接口 |
2个，10/100/1000MBit |
2个，10/100/1000MBit |
2个，10/100/1000MBit |
|
USB接口 |
4个，USB3.0（兼容USB2.0） |
4个，USB3.0（兼容USB2.0） |
4个，USB3.0（兼容USB2.0） |
|
视频接口 |
1个VGA接口 2个DisplayPort高清接口 |
1个VGA接口 2个DisplayPort高清接口 |
1个VGA接口 2个DisplayPort高清接口 |
|
串行接口 |
1个（RS-232/485可选） |
1个（RS-232/485可选） |
1个（RS-232/485可选） |
|
扩展特性
LVDS接口 USB接口 串行接口 |
无 |
PXI-J2接插件自定义，用于支持泰准测控带屏机箱 双通道24位LVDS接口 4个，USB2.0 1个，TTL电平 |
PXI-J2接插件自定义，用于支持泰准测控带屏机箱 双通道24位LVDS接口 4个，USB2.0 1个，TTL电平 |
|
物理规格 |
|
|
|
|
占用槽位数 外形尺寸 |
3 213mm×129mm×61mm |
3 213mm×129mm×61mm |
3 213mm×129mm×61mm |
|
重量 |
0.7kg |
0.7kg |
0.7kg |
|
功耗及电源要求 |
|
|
|
|
+3.3 V |
1A |
1A |
1A |
|
+5 V |
4.5A |
4.5A |
6A |
|
+12 V |
0mA |
0mA |
0mA |
|
-12 V |
0mA |
0mA |
0mA |
|
温度范围 |
|
|
|
|
工作温度范围 |
0~55℃（常温级），-20~60℃（宽温级） |
0~55℃（常温级），-20~60℃（宽温级） |
0~55℃（常温级），-20~60℃（宽温级） |
|
存储温度范围 |
-20~70℃（常温级），-40~75℃（宽温级） |
-20~70℃（常温级），-40~75℃（宽温级） |
-20~70℃（常温级），-40~75℃（宽温级） |
|
振动 |
20-2000Hz，6.06grms（遵循GJB1032-1990标准） |
20-2000Hz，6.06grms（遵循GJB1032-1990标准） |
20-2000Hz，6.06grms（遵循GJB1032-1990标准） |
|
冲击 |
30g peak，半正弦波，11ms（遵循GJB150A-2009标准） |
30g peak，半正弦波，11ms（遵循GJB150A-2009标准） |
30g peak，半正弦波，11ms（遵循GJB150A-2009标准） |
|
操作系统 |
预装Windows 7系统 支持Windows（Win XP及以上版本），Linux，中标麒麟 |
预装Windows 7系统 支持Windows（Win XP及以上版本），Linux，中标麒麟 |
预装Windows 7系统 支持Windows（Win 7及以上版本），Linux，中标麒麟 |
