PXI-8008/8016: PXI总线机箱

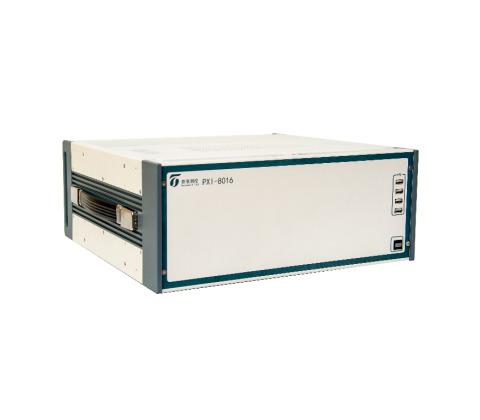

PXI-8016: PXI总线16槽机箱，后端出线，1个系统槽，15个外设槽（含1个触发槽），具备远程开关机功能，风扇转速自动控制。机箱前端配备4个USB接口。
技术规格
|
参数 |
PXI-8008规格 |
PXI-8016规格 |
|
出线方式 |
后端出线 |
后端出线 |
|
插槽特性 |
|
|
|
槽位 |
1：系统槽 2：触发槽 3~8：外设槽 |
1：系统槽 2：触发槽 3~16：外设槽 |
|
控制器最大插宽 |
3槽宽 |
3槽宽 |
|
交流输入 |
|
|
|
输入电压范围 |
90V ～ 260VAC |
90V ～ 260VAC |
|
输入频率范围 |
50Hz ～ 60Hz |
50Hz ～ 60Hz |
|
直流输出 |
|
|
|
电源模块输出总功率 |
550W |
950W |
|
机箱总额定电流 |
+5V：>20A +3.3V：>20A +12V：>4A -12V：>2A |
+5V：>36A +3.3V：>36A +12V：>8A -12V：>4A |
|
电源纹波 |
+5V：≤20mV（@20MHz带宽限制） +3.3V：≤20 mV（@20MHz带宽限制） +12V：≤50 mV（@20MHz带宽限制） -12V：≤30 mV（@20MHz带宽限制） |
+5V：≤20mV（@20MHz带宽限制） +3.3V：≤20 mV（@20MHz带宽限制） +12V：≤50 mV（@20MHz带宽限制） -12V：≤30 mV（@20MHz带宽限制） |
|
各电源输出精度 |
≤1% |
≤1% |
|
冷却系统 |
|
|
|
风扇 |
2个，100CFM/个 |
3个，100CFM/个 |
|
风扇转速 |
自动调节和最大转速可选 |
自动调节和最大转速可选 |
|
风扇噪声 |
54dB |
56dB |
|
外设及IO接口 |
|
|
|
USB接口 |
4个USB2.0 （配合PXI-8507/8508控制器可支持） |
4个USB2.0 （配合PXI-8507/8508控制器可支持） |
|
远程开关接口 电源信号检测接口 参考时钟输入 参考时钟输出 |
支持 支持 10MHz 10MHz |
支持 支持 10MHz 10MHz |
|
物理规格 |
|
|
|
尺寸 |
深429mm×宽280mm×高176mm |
深429mm×宽443mm×高176mm |
|
重量 |
8.6kg |
9.3kg |
|
环境适应性 |
|
|
|
工作温度范围 |
0~55℃ |
0~55℃ |
|
存储温度范围 |
-20~70℃ |
-20~70℃ |
|
振动 |
20-2000Hz，6.06grms （遵循GJB1032-1990标准） |
20-2000Hz，6.06grms （遵循GJB1032-1990标准） |
|
冲击 |
30g peak，半正弦波，11ms （遵循GJB150A-2009标准） |
30g peak，半正弦波，11ms （遵循GJB150A-2009标准） |
